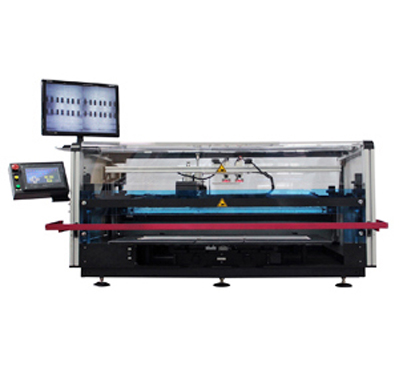

半自动锡膏印刷机SP900
产品概述
特大的印刷面积,操作简易
SP900是新一代的高精密度半自动的SMT锡膏印刷机,操作使用简易,印刷面积可达900mm x 400mm,适用于350 x 350mm 至 1140mm x 550mm 规格的钢网,配合功能强大的易用软件,用户可灵活地根据实际要求,设置各种动作和速度,再搭配了双路高倍放大电子镜头，使PCB的对位更轻松,更快捷,更精确使印刷达到完美无瑕的效果。
另SP900L印刷面积可达600mm x 600mm,适用于 350 x 350mm 至 1140mm x 750mm 规格的钢网。
主要特色
SP900产品特色
- SP900 : 适用于 350 x 350mm 至 1140mm x 550mm 规格的钢网
- SP900L: 适用于 350 x 350mm 至 1140mm x 750mm 规格的钢网
- 软件化控制刮刀及脱网速度
- 高性能的垂直脱网设计
- 双路高倍放大镜头可视化对位系统
详细介绍
sp900操作步骤
步骤-1
把PCB板放入固定在可滑动的工作台上。
步骤-2
按下IN键，工作台自动会移动至钢网下。
步骤-3
按下DOWN键, 钢网会自动降下。
步骤-4
利用放大镜头, 操作员可以轻易地调整工作台的X丶Y轴及角度, 以对准位置。
步骤-5
按下START键, 括刀会自动把锡浆刷印於PCB板上。
技术参数
| 钢网框尺寸 : |
350 x 350mm 至 1140 x 550mm (SP900) 350 x 350mm 至 1140 x 750mm (SP900L) |
| 印刷范围 : |
最大 900mm x 400mm (SP900) 最大 900mm x 600mm (SP900L) |
| PCB尺寸 : |
最大 910mm x 410mm (SP900) 最大 910mm x 610mm (SP900L) |
| X轴及Y轴可调尺寸 : | +/- 13 mm |
| 可调印刷角度 : | +/- 3,5° |
| 背面零件高度 : | 25 mm |
| Z轴尺寸 : | 0 - 45 mm |
| 重复精度 : | +/- 0.01 mm |
| 电源供应 : | 220V(AC), 800W |
| 丝印机体积 : |
1702mm x 1123mm x 1051mm ( L x W x H ) (SP900) 1702mm x 1323mm x 1051mm ( L x W x H ) (SP900L) |
| 丝印机重量 : | 155kg (SP900) / 185kg (SP900L) |
