半自动锡膏印刷机SP1200
产品概述
特大的印刷面积,操作简易
SP1200是新一代的高精密度半自动的SMT锡膏印刷机,操作使用简易,印刷面积可达1200mm x 400mm,适用于350mm x 350mm 至 1480mm x 500mm 规格的钢网,配合功能强大的易用软件,用户可灵活地根据实际要求,设置各种动作和速度,再搭配了双路高倍放大电子镜头，使PCB的对位更轻松,更快捷,更精确使印刷达到完美无瑕的效果。
主要特色
SP1200产品特色
- 印刷面积可达1200mm x 400mm。适用于350mm x 350mm 至 1480mm x 500mm 规格的钢网
- 软件化控制刮刀及脱网速度
- 高性能的垂直脱网设计
- 双路高倍放大镜头可视化对位系统
详细介绍
SP1200操作步骤
步骤-1
把PCB板放入固定在可滑动的工作台上。
步骤-2
按下IN键，工作台自动会移动至钢网下。
步骤-3
按下DOWN键, 钢网会自动降下。
步骤-4
利用放大镜头, 操作员可以轻易地调整工作台的X 、Y轴及角度, 以对准位置。
步骤-5

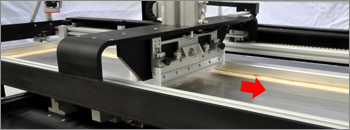

按下START键, 括刀会自动把锡浆刷印于PCB板上。
技术参数
| 钢网框尺寸 : | 350 x 350mm to 1480 x 500mm |
| 印刷范围 : | 最大 1200mm x 400mm |
| PCB尺寸 : | 最大 1250mm x 410mm |
| X轴及Y轴可调尺寸 : | +/- 13 mm |
| 可调印刷角度 : | +/- 3.5° |
| Z轴尺寸 : | 0 - 35 mm |
| 重复精度 : | +/- 0.01 mm |
| 电源供应 : | 220V(AC), 800W |
| 体积 : | 2100mm x 800mm x 700mm ( W x D x H ) |
| 重量 : | 162 kg |
