手动锡膏印刷机BS110
产品概述
体积小巧,功能实用,双面印刷
BS110是新一代的高精密度手动的SMT锡膏印刷机,操作使用简易,工作台面积广阔,印刷面积可达610mm X 610mm,适用于300mm X 300mm至740mm X 740mm 规格的钢网,设有X轴及Y轴的调节装置,能有效地进行高精密度的快速对位,使锡浆能准确地印刷于精密元件焊盘位置上,配备强力磁力支撑针,既能把 PCB 板固定在工作台上,又能轻松调整PCB 支撑点位置,特别适合少批量至中批量生产.
主要特色
BS110产品特色
- 新一代高精密度、 高可靠性、操作方便的手动锡桨丝印机
- 工作台面积广阔，印刷范围高达610mm X 610mm
- 高重复性。设有X轴及Y轴的调节装置，能有效地进行高精密度的快速对位，使锡浆能准确地印刷於精密元件焊盘位置上
- 双面印刷
详细介绍

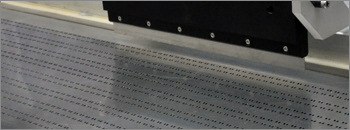

高精密度丶高可靠性丶使用方便
BS110是新一代高精密度，高可靠性的手动锡桨丝印机。专为各种标准化钢网而设计、使用方便、容易清理，且印刷范围大，特别适合少批量至中批量生产。能准确快速对位及重复印刷，令批量生产轻松地进行。

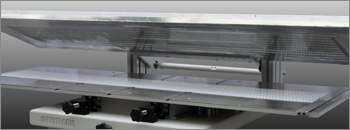

印刷面积广阔
BS110工作台面积广阔，印刷范围高达610mm X 610mm。能支援两种国际钢网格式，包括镙丝钳及镙丝穿孔格式，适用于各种尺寸由300mm X 300mm至740mm X 740mm的 SMT 钢网。

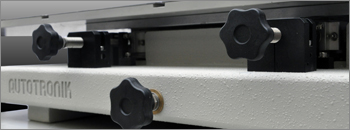

高重复性
BS110设有X轴及Y轴的调节装置，能有效地进行高精密度的快速对位，使锡浆能准确地印刷於精密元件焊盘位置上。X轴及Y轴的调整幅度高达±13mm，而θ轴的调整幅度则是±3.5°。轴的调节装置调较完成后都是自动锁定的，能维持重复性的批量印刷，重复精度高达±0.02mm。

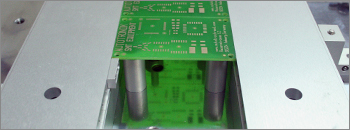

双面印刷
配备强力磁力支撑针，既能把 PCB 板固定在工作台上，又能轻松调整PCB 支撑点位置。另外，支撑组件可悬空 PCB 板，以便进行双面印刷。
技术参数
| 钢网框尺寸 : | 300 x 300 mm to 740 x 740 mm |
| 印刷范围 : |
610 mm x 610 mm 1250 mm x 410 mm ( 使用FIX-ST-L120 选件 ) |
| X轴及Y轴可调尺寸 : | +/- 13 mm |
| 可调印刷角度 : | +/- 3,5° |
| Z轴尺寸 : | 0 - 35 mm |
| 重复精度 : | +/- 0.02 mm |
| 体积 : | 900 mm x 300 mm x 1050 mm (L x W x H) |
| 重量 : | 90 kg |
