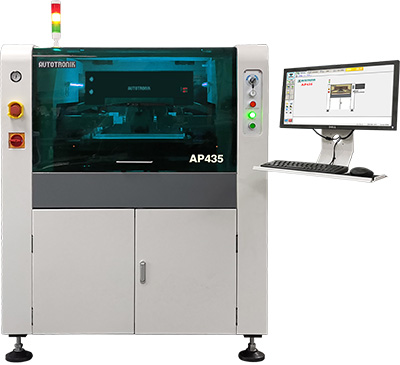

全自动锡膏印刷机AP435
产品概述
AP435是高精度全自动锡膏印刷机,采用的是高精度静音丝杆驱动,配备先进影像学习MARK点系统,无需专用MARK点方可轻松修正PCB与钢网的中心位置,保证刮锡精度,配备自动清洁钢网装置，使用更简便，更省心主要特色
- 升降台采用高精度丝杆驱动。
- 钢网上下采用的是高精度静音丝杆驱动。
- 配备自动清洁钢网装置，使用更简便、更省心。
- 配备先进影像学习MARK点系统，无需专用MARK点方可轻松修正PCB与钢网的中心位置，保证刮锡精度。
- 全轴连动复位技术，可使机器快速回复原点位置。
- 换线参数设定快捷、简单，提高换线速度。
- 多光源选择，可轻松处理不同颜色PCB板参考点。
- 用户权限设置，可防止设备重要参数被意外修改。
详细介绍
PCB/钢网高精度定位系统
自动清洗钢网装置，带活动式酒精喷淋头
铸铁基座稳固支撑送板轨道平台上下升降
温度、湿度与刮刀压力实时监测
技术参数
| 网框尺寸(外框)： | 400 x 370 mm ~ 737 x 737 mm |
| 线路板尺寸： | 50 x 50 mm ~ 300 x 340 mm(选配: 400 x 340mm) |
| 线路板厚度： | 0.4 ~ 6 mm |
| PCB 翘曲： | 最大为 PCB 对角线 1% |
| 重复精度： | ±0.01 mm |
| 印刷精度： | ±0.025 mm |
| 印刷速度： | 6mm/s ~ 200mm/s |
| 印刷周期： | 7秒 (未含传送和钢网清洗) |
| 传送高度： | 900 ± 40 mm |
| 传送方向： | 左入右出 / 右入左出 / 左入左出 / 右入右出 |
| 传送速度： | 最快为 1500mm/s |
| 传送方式： | 一段式传送 |
| PCB 定位 - 支撑方式： | 电动升降平台 + 磁吸式活动支柱 / 顶针 |
| PCB 定位 - 夹紧方式： | 侧爪夹持、可移动式真空吸附装置 |
| 信号连接： | SMEMA 介面 |
| 刮刀类型： | 钢刮刀 (标准) / 胶刮刀 (可选) ，(45 / 55/ 60 度) |
| 刮刀压力： | 0 ~ 8 kg (电机控制) |
| 印刷模式： | 单 / 双 印刷 |
| 清洗方式： | 真空吸附，干 / 湿 / 真空三种模式 |
| 相机 / 识别范围 (FOV) ： | CCD / FOV 7 x 9 mm |
| 参考点形式： | 圆形 / 方形 / 三角形 / 菱形 / 不规则形等 |
| 参考点大小： | 0.5 to 3 mm |
| X, Y, R 轴可调尺寸： | X ± 7 mm, Y ± 5 mm, R ± 2 degree |
| 环境监测功能： | 温度、湿度的实时监测 |
| 操作系统 (OS)： | Windows 10 |
| 压力气需求： | 4.5 ~ 6 kgf / cm2 |
| 电源要求： | 220V±10%, 50-60hz, 3kW |
| 体积： | L 1220 x W 1375 x H 1500 mm |
| 重量： | 约 890kg |
